Semana 10. Informe P5

Cerramientos opacos del edificio

En este informe nos centramos en resolver los cerramientos opacos de los pabellones. En este caso, los muros de los pasillos no son cerramientos y los muros de los pabellones pegados a los muros son de vidrio, por lo que trabajamos en la solución del cerramiento de las cubiertas de los pabellones de forma de concha. Planteamos una cubierta de acabado de cobre.

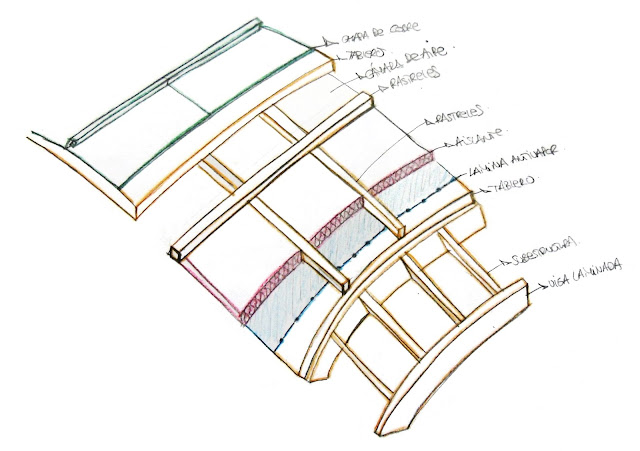

Sección tipo del cerramiento

El cerramiento tiene las siguientes capas:

• Sobre la subestructura de vigas de madera laminada, se coloca un entarimado de madera.
• Justo encima se le adosa una lámina para vapor.
• Encima se coloca un rastrelado y entre los rastreles el aislamiento térmico.
• Sobre estos, se coloca otro rastrelado perpendicular al anterior.
• A continuación se coloca un entarimado de madera.
• Por último se colocan las bandejas de cobre engatilladas.

Detalles de las capas del cerramiento

A continuación mostramos un ejemplo que se parece mucho a cómo se construirían las conchas de los pabellones.

Semanas 8 y 9. Informe P4

Definición de la estructura

Para terminar definiendo la estructuras, diseñamos las T del muro que están compuestas por dos perfiles IPN atornillados entre sí. Estas T se unen entre sí con una subestructura de aluminio que se coloca a cinco alturas distintas, separadas dos metros. Sobre las alas de las T, si es necesario debido a la acción del viento, se colocarán contrapesos de hormigón para estabilizarlas.

Los pabellones, como ya habíamos propuesto, tienen una estructura hecha con costillas de madera que se apoyan en pilares de acero. Las costillas y los pilares apoyan en unos dados de hormigón armado que actúan a modo de zapatas.

Todos los elementos en contacto con el terreno del pabellón se colocan sobre tablones de madera calzados con cuñas para nivelarlos.
